El ácido fosfórico se usa para enorgullecerse de fosfato de hierro y litio (LiFP), que es el material principal como anod positivo en las baterías de almacenamiento para vehículos eléctricos.
El fósforo en el radical fosfato y cuatro átomos de oxígeno forman un co-borde tetraédrico PO4 con fósforo como centro. El esqueleto espacial compuesto por el octaedro de hierro FeO6 y el tetraedro de fósforo PO4, forman alternativamente una cadena en forma de Z. La estructura, mientras que los iones de litio ocupan la posición octaédrica en el marco espacial co-borde, el FeO6 en la red está conectado por el ángulo común del plano bc, LiO6 forma una cadena larga co-borde a lo largo de la dirección del eje b, un FeO6 ocho El icosaedro está combinado con dos octaedros de LiO6 y un tetraedro PO4, mientras que el tetraedro PO4 está combinado con un octaedro FeO6 y dos Octaedros de LiO6. La clasificación de simetría de la cristalografía pertenece al grupo espacial Pmnb en el sistema ortorrómbico. La unidad de red constante es a = 6.008Å, b = 10.334Å, c = 4.693Å, y la unidad de volumen de red es 291.4Å3. Dado que los grupos fosfato en la estructura tienen un efecto estable en el marco de todo el material, el material en sí tiene buena estabilidad térmica y rendimiento del ciclo.
.

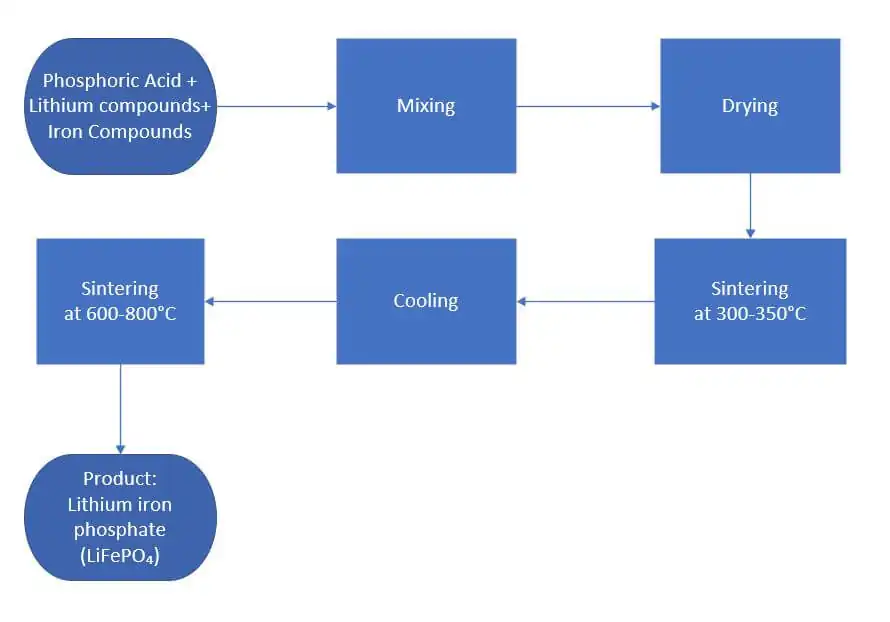

El método de reacción en fase sólida a alta temperatura es el método más maduro y ampliamente utilizado para preparar fosfato de hierro y litio. Después de la fuente de hierro, la fuente de litio y la fuente de fósforo se mezclan y secan de manera uniforme de acuerdo con la relación estequiométrica. Primero se sinterizan a una temperatura más baja (300 ~ 350 ° C) durante 5 ~ 10 h bajo una atmósfera inerte para descomponer las materias primas, y luego a una temperatura alta de 600 ~ 800 ℃) sinterizan 10 ~ 20 h para obtener fosfato de litio y hierro de tipo olivino .
